Shack

IC7610 mit 8-Band-Equalizer nach UR6QW aus der Ukraine, LINGUA-Sprachextractor, DATONG FL2-Audio-Filter, Mikrofon ICOM SM-20

Sehr schöne Darstellung des Panorama-Displays beim IC7610

Das Shack 2023

Hier noch einige Bilder aus dem Shack

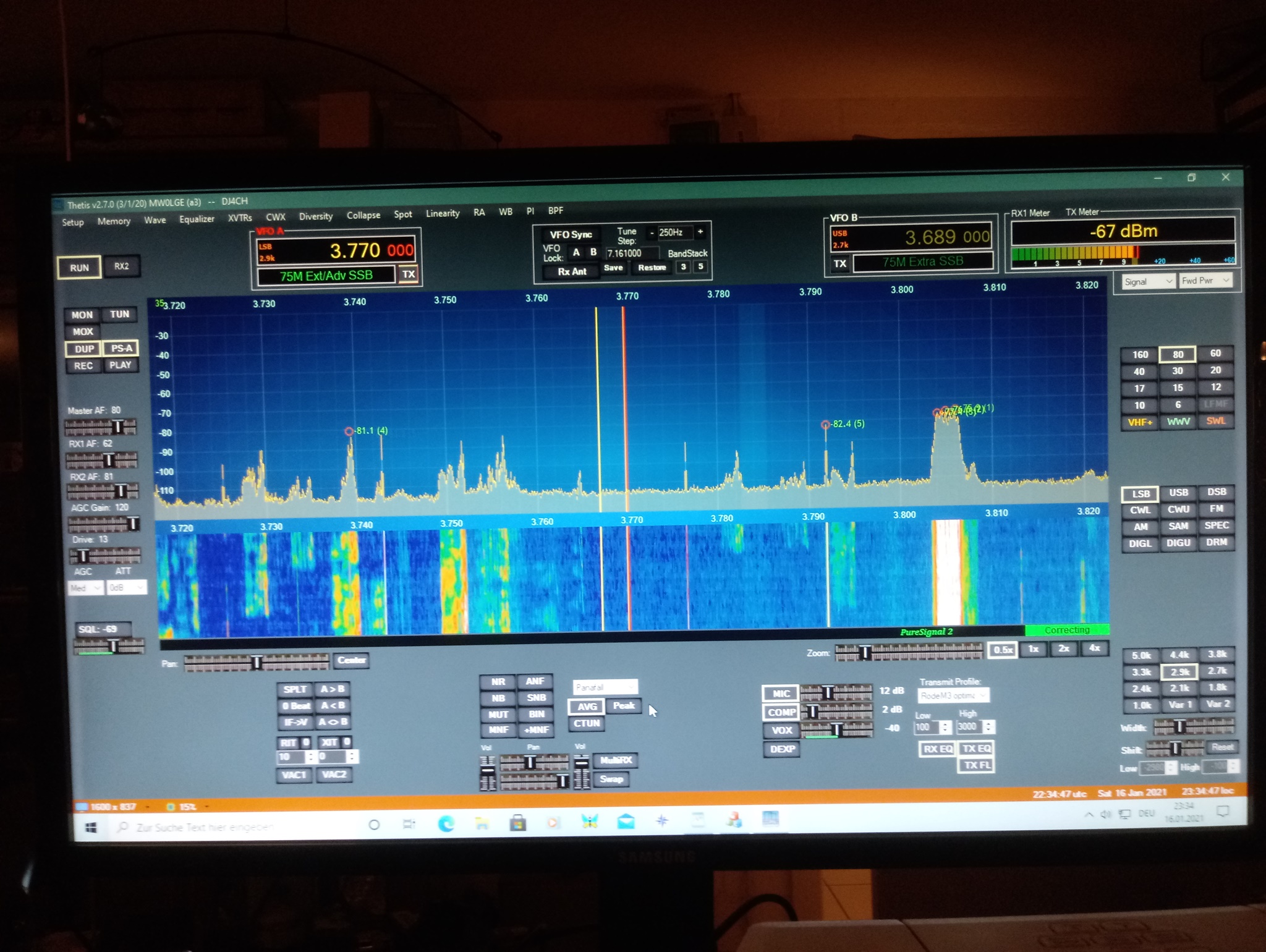

Der ANAN100D von Apache Labs - Software Defined Radio - mit THETIS auf Protocol 2 laufend

28-Zoll-Monitor - für die Bedienung eines SDR-TRX ein Genuss

KENWOOD TS2000 in Black Edition

EDIROL Aktivboxen - vollgekapselt und HF-dicht

Tmate 2 - Handbedienung für den ANAN

Geräte:

- Kurzwelle:

TRX

Software Defined Radio ANAN 100D HPSDR ( www.openhpsdr.org )
ICOM IC7610 SDR-TRX
Kenwood TS870 Analog-TRX

Power Amplifier

Dressler Joker - max. 1300 W out ( http://dc9dz.de/de/joker.html )

Transworld S500 - Eine der ersten Transistor-PA´s aus dem Jahre 1986 - max 1kW out

Antennentuner

Symmetrischer Christian Koppler 750W auf dem Dachboden, gesteuert mit einem alternativen Steuergerät nach der Schaltung von Bartlomiej - DO6ZB. Alle Abstimmkombinationen sind fest eingespeichert und können direkt abgerufen werden (160-10m). Bandwechsel in Sekunden

Palstar AT2K-D - unsymmetrischer Koppler 2kW

Rotor

ProSisTel Big Boy PST2051D - Italien schneckengetriebener Rotor (www.prosistel.it) - Steuerung über Software (serielle Schittstelle)

Receiver

PERSEUS SDR ( www.microtelecom.it/perseus/ )

- VHF / UHF

Kenwood TS2000 (auch KW-Backup)

Kenwood TS702E (Mobilfunkgerät 2m/70cm FM "OV-Telefon")

Mikrofone:

Icom SM20, t-bone SC400 + Röhren Vorverstärker Behringer MIC500 (liefert auch die notwendigen 48V Phantomspannung für das t-bone-Kondensatormikrofon)

Im Empfanszweig der Analoggeräte IC7610:

LINGUA Sprachextraktor http://www.hoerfabric.de/4/Produkt+LINGUA/

Datong FL2-NF-Filter

Im NF-Sendezweig:

8-Band-Equalizer aus der Ukraine von UR6QW ur6qw.jimdofree.com/eq-v-6/

STUDIO 2 - Die zweite Station

Neu seit Dezember 2022:
ICOM IC7610 - gebraucht übernommen von einem 97-jährigen Funkfreund Das Gerät ist jetzt 2 Jahre alt
Neue Features im Vergleich zum IC 7600:
- reiner SDR-Transceiver
- 2 physische Empfänger - erhebliche Hilfe bei Pile-Up`s im Split-Betrieb
- der I/Q-Datenstrom kann mittels des frei erhältlichen Programms HD-SDR auf dem PC dargestellt werden. Hiermit ist eine sehr genaue Signalanalyse möglich
- der Icom IC7610 ermöglicht das gleichzeitige Hören mit den beiden Empfängern. Wenn der 2.RX an z.B. über eine Empfangsloop hört, kann das die Signalverständlichkeit erheblich verbessern. Die "Tracking"-Funktion des IC7610 koppelt beide RX und gibt die NF gleichzeitig über zwei NF-Ausgänge aus (2 Lautsprecher erforderlich). DIVERSITY-Empfang ist somit möglich
- Das Panorama-Display ist von der Darstellungs-Qualität her das z.Zt. beste aller High-End-Geräte

________________________________________________________________________

Neu seit Mai 2018:
ICOM IC7600, gebraucht übernommen. Ein Gerät der letzten Serie vor dem IC7610.
Dynamisches Mikrofon YAESU MD-1, Abstimmhilfe für die Dressler Six-Pack, Lingua-Sprachextraktor, (Knatter - erzeugt ein pulsierendes SSB-Signal für die gefahrlose Abstimmung der Röhren-PA), MIC-PreAmp

Auf dem Display können im Bereich des Panoramas mit der Maus die Stationen aufgerufen und angesteuert werden - wie beim Software Defined Radio

Vor dem IC7600 habe ich einen YAESU FT990 als analoge Station betrieben - auch heute immer noch ein Spitzengerät

YAESU FT990 - einer der besten moderneren Transceiver (20 Jahre alt)
Digitale Anbindung über die CAT-Schnittstelle und microHAM USB III - Interface

Antennenmenü

Umschaltwand der Sende- und Empfangsantennen: Alle Amateurfunkantennen können auch auf die Boat Anchors (Seefunk- und Militärempfänger der 60er und 70er Jahre geschaltet werden.

STUDIO 1 - Software Defined Radio ANAN 100D

Software Defined Radio ANAN 100D - Steuerungssoftware PowerSDR - hier mit DX-Cluster und Speicherverwaltungsmodulen ( http://www.dxatlas.com/ ). Anbindung an PowerSDR über virtuelle Ports

Die Einstellungen im Programm VSPE (Virtual Serial Port Emulator - http://www.eterlogic.com/Products.VSPE.html) zur Erzeugung eines virtuellen COM-Ports. Auf diesen virtuellen Port (hier COM7) greifen dann alle zusätzlichen Programme wie Software-S-Meter, HRD, MixW etc. oder zusätzliche Hardware, wie Tmate2, PA, Antennentuner oder anderes zu.

Tmate 2 von WoodBoxRadio: Hiermit kann man beim Software Radio wieder kurbeln und Köpfchen drücken... Für den OM, der das SDR nicht nur mit der Maus bedienen will
